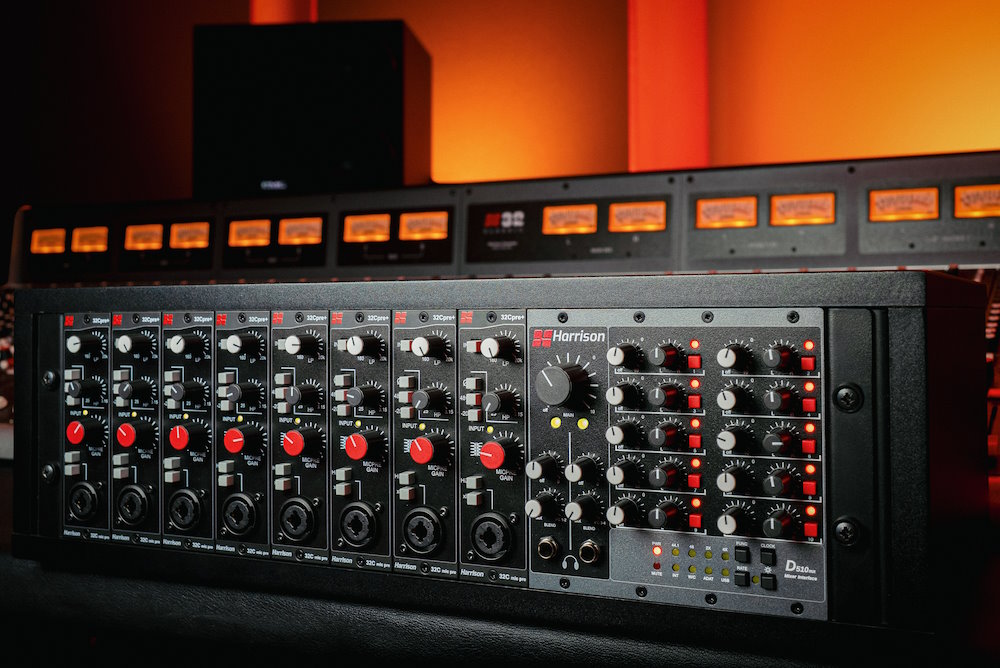

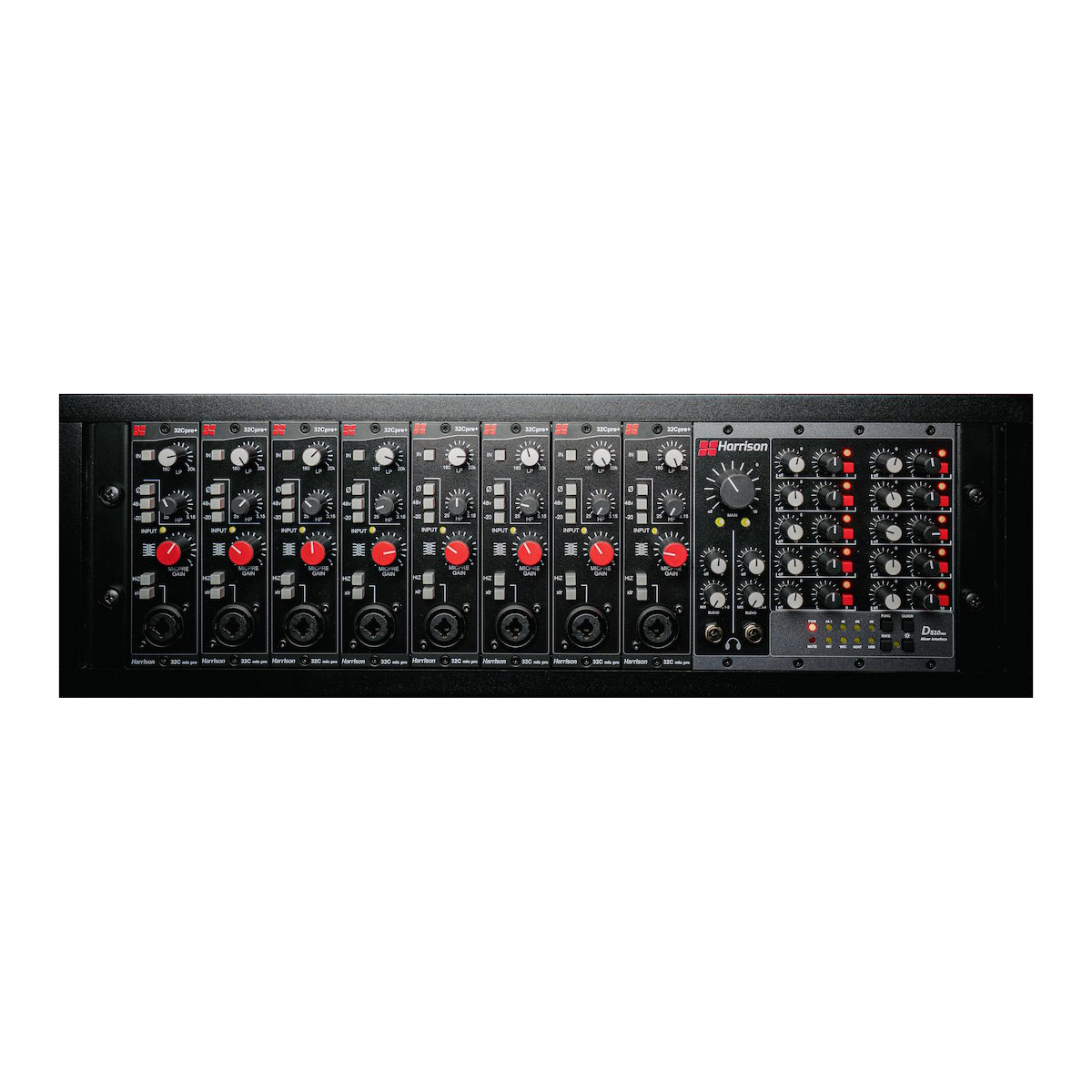

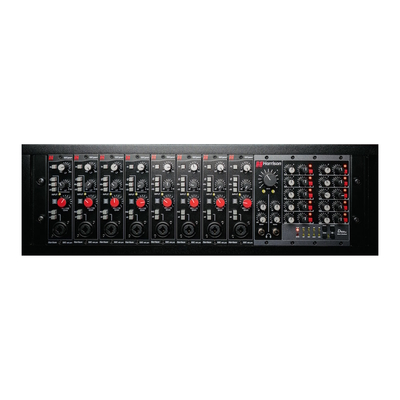

D510mx Αναλογικός Summing Mixer

Δημιουργήστε τον δικό σας custom αναλογικό μίκτη 500 Series

Συνδυάστε το D510r με το προαιρετικό module D510mx για να μετατρέψετε το σύστημά σας σε έναν ισχυρό αναλογικό summing μίκτη 10×2. Το D510mx έχει σχεδιαστεί για να καταλαμβάνει δύο θέσεις στο rack Harrison D510r 500 Series, δίνοντάς σας τη δυνατότητα να δημιουργήσετε stereo mixdowns από οποιαδήποτε από τις οκτώ εναπομείνασες θέσεις του rack, μαζί με τις δύο αναλογικές εισόδους στις θέσεις 9 και 10.

Με έλεγχο επιπέδου και πανόραμας σε κάθε κανάλι, καθώς και δύο ανεξάρτητες εξόδους ακουστικών με λειτουργία blend, το D510mx προσφέρει το φημισμένο “βάρος” και τρισδιάστατο βάθος που χαρακτηρίζει την αναλογική ανάμιξη της Harrison, ενώ ταυτόχρονα αναβαθμίζει σημαντικά τη δυνατότητα monitoring με ακουστικά.

Σε συνδυασμό με την κάρτα ήχου D510dante, οι δύο έξοδοι ακουστικών μπορούν να δημιουργούν monitor mixes είτε από την άμεση αναλογική έξοδο είτε από οποιαδήποτε συσκευή είναι συνδεδεμένη στο Dante δίκτυο.

Με σχεδόν απεριόριστες δυνατότητες διαμόρφωσης, το σύστημα Harrison D510 σε συνδυασμό με το D510mx μπορεί να μετατραπεί σε ένα εξαιρετικά ευέλικτο και φορητό σύστημα 8 καναλιών για ηχογράφηση ή ανάμιξη – όλα μέσα σε μόλις 3U ύψος.

Τεχνικά Χαρακτηριστικά – D510mx

Είσοδοι D510mx:

• Ελάχιστη Ενίσχυση: ≤ -81 dB

  • Θόρυβος (A-weighted @ Min Gain): < -87 dBu

• Ενίσχυση στο 0 dB (Unity):

  • THD+N, 1kHz 10 dBu @ Mid Gain: < 0.003%

  • Θόρυβος (A-weighted): < -87 dBu

• Μέγιστη Ενίσχυση: 11.5 dB

  • THD+N, 1kHz 0 dBu @ Max Gain: < 0.003%

  • Θόρυβος (A-weighted): < -85 dBu

• Μέγιστο Επίπεδο Εισόδου: +24 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0,25 dB

• Pan: -3 dB Pan Law

• Είσοδοι D510dante (όταν έχει εγκατασταθεί η προαιρετική διεπαφή D510dante)

  • Μέγιστο Επίπεδο Εισόδου: +24 dBu

  • Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0,25 dB

  ---

  Κύριες Έξοδοι (Main Outputs):

  • Μέγιστο Επίπεδο Εξόδου: +24 dBu

  • Ελάχιστη Ενίσχυση: ≤ -85 dB

    • Θόρυβος (A-weighted @ Min Gain): < -97 dBu

  • Ενίσχυση στο 0 dB (Unity):

    • THD+N, 1kHz 10 dBu @ Mid Gain: < 0.003%

    • Θόρυβος (A-weighted): < -87 dBu

  • Μέγιστη Ενίσχυση: 9.5 dB

    • THD+N, 1kHz 10 dBu @ Max Gain: < 0.003%

    • Θόρυβος (A-weighted): < -78 dBu

  ---

  Έξοδοι Ακουστικών (Headphone Outputs):

  • Μέγιστο Επίπεδο Εξόδου: +21 dBu

  • Ελάχιστη Ενίσχυση: ≤ -78 dB

    • Θόρυβος (A-weighted @ Min Gain): < -87 dBu

  • Μέγιστη Ενίσχυση: 0 dB

    • THD+N, 1kHz 20 dBu @ Max Gain: < 0.004%

    • Θόρυβος (A-weighted): < -82 dBu

  ---

  Ενδείξεις Σήματος (Signal Metering):

  • 3 ενδείξεις LED τριών χρωμάτων για παρουσία σήματος:

    • Πράσινο: ≥ -14 dBu έως +4 dBu

    • Πορτοκαλί: ≥ +4 dBu έως +18 dBu

    • Κόκκινο: ≥ +18 dBu

  ---

  Συνδέσεις (Connectors):

  • 2x TRS έξοδοι ακουστικών stereo

32Cpre+ – Ο θρυλικός ήχος Harrison σε μορφή 500 Series

Το 32Cpre+ ενσωματώνει το υψηλής απόδοσης, με μετασχηματιστή προενισχυτή μικροφώνου από την κονσόλα στούντιο 32Classic, συνδυάζοντάς τον με τα φημισμένα φίλτρα HP/LP της Harrison και προσφέροντάς τον σε μορφή 500 Series. Εμπνευσμένο από την εμβληματική Harrison 3232, η κονσόλα 32Classic και ο προενισχυτής είναι ένα αμερικανικό σύμβολο επανασχεδιασμένο, που αποδίδει τον χαρακτήρα που διαμόρφωσε μερικά από τα πιο εμβληματικά άλμπουμ των δεκαετιών του ’70 και του ’80. Χάρη στο 32Cpre+, αυτός ο ήχος της Harrison είναι πλέον διαθέσιμος σε μορφή 500 Series.

Κληρονομιά στο αναλογικό

Οι κονσόλες της Harrison συνέβαλαν στη δημιουργία μερικών από τις πιο εμβληματικές και επιδραστικές μουσικές παραγωγές στην ιστορία. Καλλιτέχνες όπως οι Michael Jackson, ABBA, Led Zeppelin, Queen, Donald Fagen και πολλοί άλλοι βασίστηκαν στα εργαλεία παραγωγής της Harrison για τη δημιουργία των πολλαπλά πλατινένιων δίσκων τους. Η σειρά 500 Series της Harrison αξιοποιεί τον ίδιο ήχο και τα χαρακτηριστικά που εμπιστεύτηκαν μηχανικοί όπως οι Bruce Swedien, Roger Nichols και Reinhold Mack, για να δημιουργήσουν μουσική που αντέχει στον χρόνο.

Ο ήχος Harrison

Το 32Cpre+ αποδίδει τον ζεστό, πλούσιο ήχο για τον οποίο είναι γνωστή η Harrison. Χαμηλές συχνότητες με σώμα, ανοιχτές μεσαίες και φυσικά, μεταξένια πρίμα είναι το αποτέλεσμα του μετασχηματιστή Jensen JT-MB-CPCA, με αναλογία 1:1. Το ήπιο roll-off στα άκρα του φάσματος και η λεπτή μετατόπιση φάσης δημιουργούν έναν προενισχυτή μικροφώνου με τόσο γλυκό ήχο, που θα τον χρησιμοποιήσετε σε κάθε πηγή.

Εργαλείο για ηχογράφηση

Το 32Cpre+ παρέχει +20 έως +70 dB ομαλής ενίσχυσης, ικανής να οδηγήσει μεγάλο εύρος μικροφώνων, συμπεριλαμβανομένων και ribbon. Διαθέτει διακόπτες φάσης 180°, phantom power 48V, pad -20 dB και επιλογή HiZ εμπέδησης. Στην πρόσοψη υπάρχει συνδυαστική είσοδος XLR/¼” jack, που επιτρέπει τη σύνδεση μικροφώνου ή οργάνου απευθείας, χωρίς πρόσβαση στο πίσω μέρος του rack 500 Series.

Θρυλικά φίλτρα Harrison

Κανένας προενισχυτής Harrison δεν θα ήταν πλήρης χωρίς τα θρυλικά φίλτρα του. Όπως και στην αρχική 3232 και τη νέα κονσόλα 32Classic, τα φίλτρα έχουν κλίση 12 dB/octave με μουσικό χαρακτήρα. Το High Pass Filter διαθέτει κορυφή συντονισμού 3 dB, με εύρος 25 Hz – 3.1 KHz, ενώ το Low Pass Filter καλύπτει από 160 Hz – 20 KHz.

Χαρακτηριστικά:

• Ο ήχος της Harrison.

• Μετασχηματιστής Jensen JT-MB-CPCA, προενισχυτής μικροφώνου με σύζευξη μετασχηματιστή.

• +20 έως +70 dB gain.

• Είσοδος XLR/¼” jack στην πρόσοψη.

• Διακόπτης phantom power 48V.

• Αντιστροφή πολικότητας.

• Επιλογή HiZ εμπέδησης.

• Ενδείκτης υπερφόρτωσης εισόδου (LED).

• Συμβατότητα με 500 Series format chassis.
