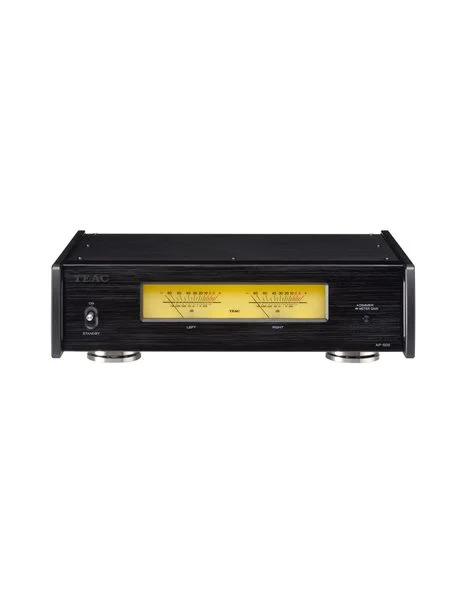

Ο AP-505 είναι ένας ευέλικτος στερεοφωνικός τελικός ενισχυτής που βασίζεται σε μια μονάδα  Hypex Ncore υψηλής απόδοσης της TEAC .



Με δυνατότητα λειτουργίας bi-amp και BTL (Bridge Tied Load/Bridged), εκτός από τη συμβατική στερεοφωνική λειτουργία, το AP-505 παράγει μέγιστη ισχύ εξόδου 130W + 130W στερεοφωνικού/bi-amp και 250W σε BTL/ γεφυρωμένη λειτουργία. Στην καρδιά του βρίσκεται μια μονάδα ενισχυτή ισχύος Ncore, κατασκευασμένη από την Hypex στην Ολλανδία και ειδικά ρυθμισμένη από την ομάδα R&D της TEAC, για εξαιρετική ποιότητα ήχου



Χαρακτηριστικά με μια ματιά

• Μονάδα ενισχυτή Hypex Ncore, συντονισμένη από την TEAC
• 130W + 130W μέγιστης ισχύος εξόδου ή 250W σε λειτουργία BTL/bridged
• Μπορεί να λειτουργήσει σε Stereo, Bi-Amp και BTL/bridged modes
• Πλήρως ισορροπημένος σχεδιασμός κυκλώματος
• Προσεκτικά επιλεγμένα εξαρτήματα υψηλής ποιότητας, αποκλειστικά σχεδιασμένα για εφαρμογές Hi-Fi
• Μεγάλος σπειροειδής μετασχηματιστής ισχύος και barrier διόδους Schottky
• Ολοκληρωμένα κυκλώματα προστασίας (Surge, υπέρταση, θερμική)
• Πόδια «Pin-point»  για εύκολη εγκατάσταση (Ιαπωνικό δίπλωμα ευρεσιτεχνίας No.4075477, No.3778108)
• Μεγάλοι level meters
• Παθητική ψύξη για αθόρυβη λειτουργία
• Footprint μεγέθους Α4 και πλήρως μεταλλικό σώμα για ακαμψία, σταθερότητα και κομψότητα
• XLR Balanced και RCA Unbalanced αναλογικές είσοδοι ήχου (ένα σετ από το καθένα)
• Ακροδέκτες ηχείωνwide-pitch, βιδωτού τύπου
• Αυτόματη εξοικονόμηση ενέργειας
• Συμβατό με RoHS

Τελευταία τεχνολογία Hypex Ncore, συντονισμένη από την TEAC

Το AP-505 χρησιμοποιεί μια μονάδα ενισχυτή  Hypex Ncore υψηλής ενεργειακής απόδοσης , η οποία παράγει 130W + 130W σε λειτουργίες στερεοφωνικού/bi-amp ή 250W σε λειτουργία BTL. Η μονάδα, η οποία έχει υποβληθεί σε εκτεταμένες δοκιμές ακρόασης προτού συντονιστεί προσεκτικά και τροποποιηθεί από τους μηχανικούς , οδηγεί εύκολα μια μεγάλη γκάμα ηχείων, προσφέροντας οτιδήποτε, από ένα pianissimo έως ένα fortissimo, και ό,τι υπάρχει στο μεταξύ. Με άλλα λόγια, αναπαράγει σωστά τις πραγματικές δυναμικές του ήχου .



Υποστηρίζει λειτουργίες Stereo, Bi-amp και BTL

Όχι μόνο για τη συμβατική στερεοφωνική λειτουργία με ισχύ εξόδου 130W + 130W, αυτή η μονάδα παρέχει επίσης ευέλικτες λειτουργίες οδήγησης ηχείων, λειτουργίες Bi-amp και BTL, τοποθετώντας μερικές μονάδες AP-505 δίπλα-δίπλα. Η λειτουργία Bi-amp οδηγεί το woofer και το tweeter ανεξάρτητα, ενώ η λειτουργία BTL παράγει ισχύ εξόδου 250 W σε κάθε κανάλι.



Πλήρως μεταλλικό σώμα με μικρό footprint για σταθερότητα και κομψότητα

Κάθε εξωτερικό πάνελ - στο μπροστινό μέρος, στο πάνω μέρος και στα πλαϊνά - είναι κατασκευασμένο από υψηλής ποιότητας κράμα αλουμινίου, σταθερά συνδεδεμένο με το εσωτερικό πλαίσιο από χάλυβα. Αυτή η μέθοδος κατασκευής συμβάλλει στη μείωση της μετάδοσης μηχανικών κραδασμών, διασφαλίζοντας ότι κάθε στοιχείο στο εσωτερικό της μονάδας επιτρέπεται να αποδώσει τα μέγιστα. Χάρη στο βολικό του μέγεθος Α4, το AP-505 τοποθετείται εύκολα σε μοντέρνους εσωτερικούς χώρους όπου η εμφάνιση είναι σημαντική . Αυτό έρχεται σε πλήρη αντίθεση με τους περισσότερους συμβατικούς ενισχυτές ισχύος με δυνατότητα bi-amp/BTL, οι οποίοι είναι συνήθως ογκώδεις, πλήρους πλάτους μονάδες.





Πλήρως ισορροπημένος σχεδιασμός

Χρησιμοποιώντας ένα πλήρως ισορροπημένο σχέδιο κυκλώματος από το τμήμα εισόδου έως το στάδιο εξόδου, το AP-505 διατηρεί το ηχητικό σήμα όσο το δυνατόν πιο ανόθευτο καθώς κινείται μέσα από τον ενισχυτή, με αποτέλεσμα εξαιρετικά χαμηλά επίπεδα παραμόρφωσης και εξαιρετικό σήμα προς αναλογία θορύβου (υποβοηθούμενη από την αποτελεσματική εξάλειψη του common-mode noise).



Προσεκτικά επιλεγμένα εξαρτήματα, αποκλειστικά σχεδιασμένα για εφαρμογές hi-fi

Στο στάδιο εισόδου, όπου η ποιότητα του ήχου είναι θεμελιωδώς καθορισμένη, χρησιμοποιούνται διπλοί ενισχυτές λειτουργίας MUSES8820E υψηλής ποιότητας , για τις XLR και τις RCA εισόδους . Στο τμήμα τροφοδοσίας για το στάδιο εισόδου, τόσο το αριστερό όσο και το δεξί κύκλωμα ανόρθωσης καναλιού είναι εντελώς ανεξάρτητα από τον μετασχηματιστή ισχύος και χρησιμοποιούν τέσσερις πυκνωτές υψηλής χωρητικότητας 4700μF σε κάθε κανάλι (8 συνολικά), επιτυγχάνοντας σαφή διαχωρισμό του soundstage μεταξύ των καναλιών.

Στο τμήμα εισόδου XLR, ένα καλοσχεδιασμένο κύκλωμα παρέχει εξαιρετική ακεραιότητα σήματος, εν μέρει χάρη στην εξάλειψη των coupling πυκνωτών  που συχνά μπορεί να χάνουν πληροφορίες ήχου καθώς ένα σήμα περνά μέσα από αυτούς.



Ένας υπερμεγέθης σπειροειδής (toroidal) μετασχηματιστής ισχύος

Στο τροφοδοτικό, το AP-505 χρησιμοποιεί έναν μετασχηματιστή υψηλής χωρητικότητας σπειροειδούς πυρήνα, με barrier διόδους Schottky στο κύκλωμα ''ανόρθωσης''. Σε αντίθεση με τις συμβατικές διόδους , οι Schottky μειώνουν τον θόρυβο του rectifier, οδηγώντας σε «καθαρότερη» και πιο σταθερή παροχή ρεύματος .





Σχεδιασμός παθητικής ψύξης για αθόρυβη λειτουργία

Δεν έχει νόημα να σχεδιάσουμε έναν ενισχυτή που αποδίδει εξαιρετικό ήχο σε ένα ζεύγος ηχείων, αλλά δημιουργεί από μόνος του ενοχλητικό θόρυβο λειτουργίας από έναν ανεμιστήρα ψύξης. Από την αρχή, οι μηχανικοί της TEAC  ήταν αποφασισμένοι να χρησιμοποιήσουν ένα κύκλωμα και διάταξη που θα επέτρεπε επαρκή φυσική ψύξη, μια διάταξη που θα επέτρεπε τη δημιουργία ενός ισχυρού ενισχυτή που δεν θα χρειαζόταν τη βοήθεια ανεμιστήρα ψύξης.



Διπλοί αναλογικοί μετρητές στάθμης

Οι αναλογικοί μετρητές στάθμης στον μπροστινό πίνακα κινούνται ανάλογα με τα επίπεδα σήματος, δίνοντας μια οπτικά ευχάριστη ''επιβεβαίωση'' ότι ο ενισχυτής κάνει τη δουλειά του. Ένας ροοστάτης τεσσάρων βημάτων (φωτεινός, μεσαίος, απενεργοποιημένος) επιτρέπει στους χρήστες να προσαρμόζουν την ένταση της οθόνης σύμφωνα με το γούστο τους, ενώ η εναλλασσόμενη ευαισθησία (±0dB, +20dB, κίνηση απενεργοποιημένη) σας επιτρέπει να απολαμβάνετε περισσότερο, λιγότερο ή ακόμα και χωρίς κίνηση του μετρητή εάν προτιμάται..
