Harrison 500 Series System:

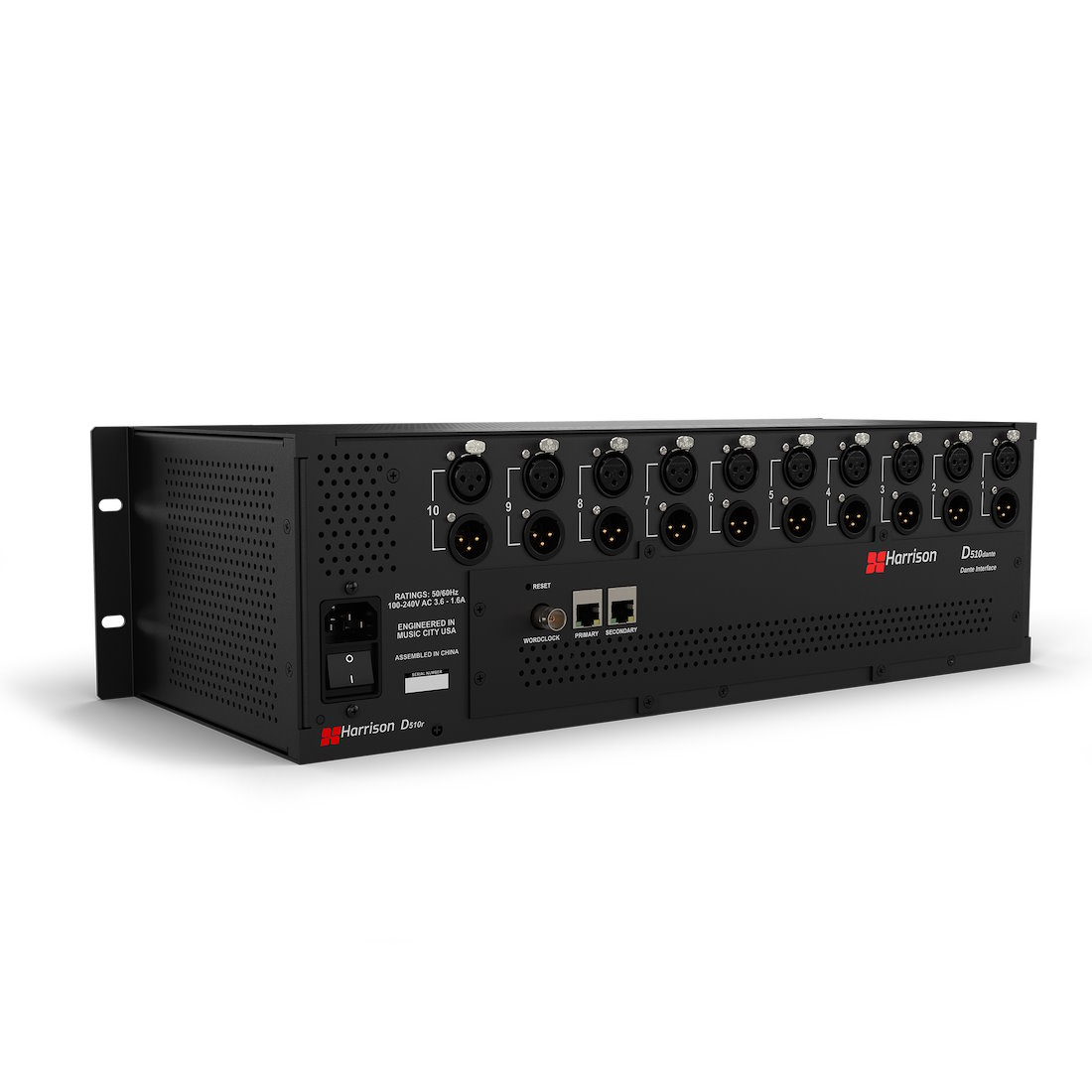

D510dante AoIP Interface

Audio over IP σύνδεση για live ή στούντιο περιβάλλοντα

Βασισμένη σε μετατροπείς A/D και D/A εξαιρετικής απόδοσης με 10 εισόδους και 14 εξόδους, η κάρτα D510dante φέρνει την ισχύ του πρωτοκόλλου Dante AoIP στο σύστημα Harrison 500 Series. Επιτρέπει την εύκολη ενσωμάτωση επεξεργασίας 500 Series στο mix bus, τα subgroups ή τα inserts καναλιών μιας κονσόλας συμβατής με Dante. Σε υβριδικές στούντιο εφαρμογές, προσφέρει την ευελιξία του δικτύου Dante για αποστολή και λήψη ήχου ανάμεσα στις μονάδες σας, χωρίς την ανάγκη για φυσικές συνδέσεις.

Τεχνικά Χαρακτηριστικά D510dante

Γενικά

• 10 Είσοδοι / 14 Έξοδοι

Μετατροπέας A/D (ADC)

• THD+N, 1kHz @ 24 dBu: < 0.0008%

• Θόρυβος (A-weighted): < -95 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0.25 dB

Μετατροπέας D/A (DAC)

• THD+N, 1kHz @ 18 dBu: < 0.006%

• Θόρυβος (A-weighted): < -85 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0.25 dB

• 0 dBFS = +24 dBu για τις εξόδους 1–10

• 0 dBFS = +18 dBu για τις εξόδους 11–14

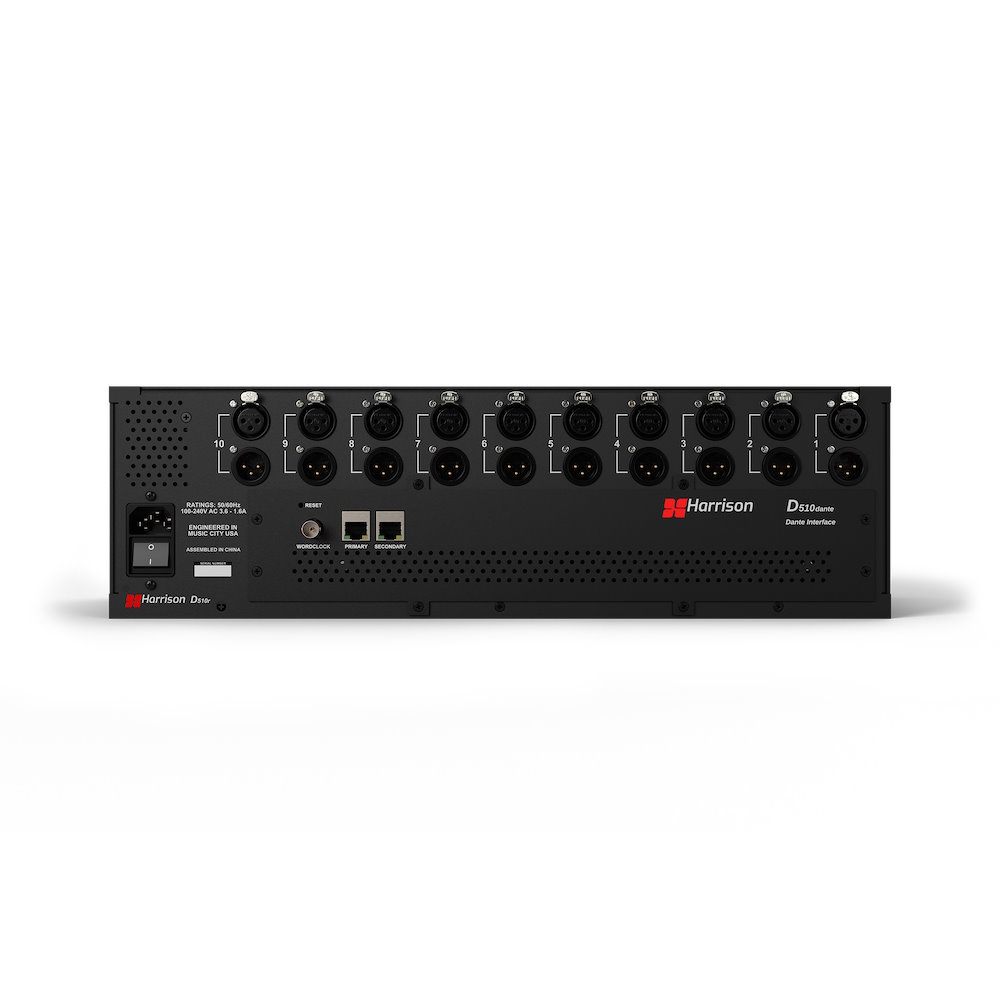

Συνδέσεις

• 2 x RJ45 θύρες δικτύου (Πρωτεύουσα και Δευτερεύουσα)

• BNC TTL Wordclock

Καθυστέρηση (Latency)

• AD + DA ⇔ Dante:

  • 48 kHz & 96 kHz = 43.2 δείγματα

  • 0.9 ms @ 48 kHz, 0.45 ms @ 96 kHz

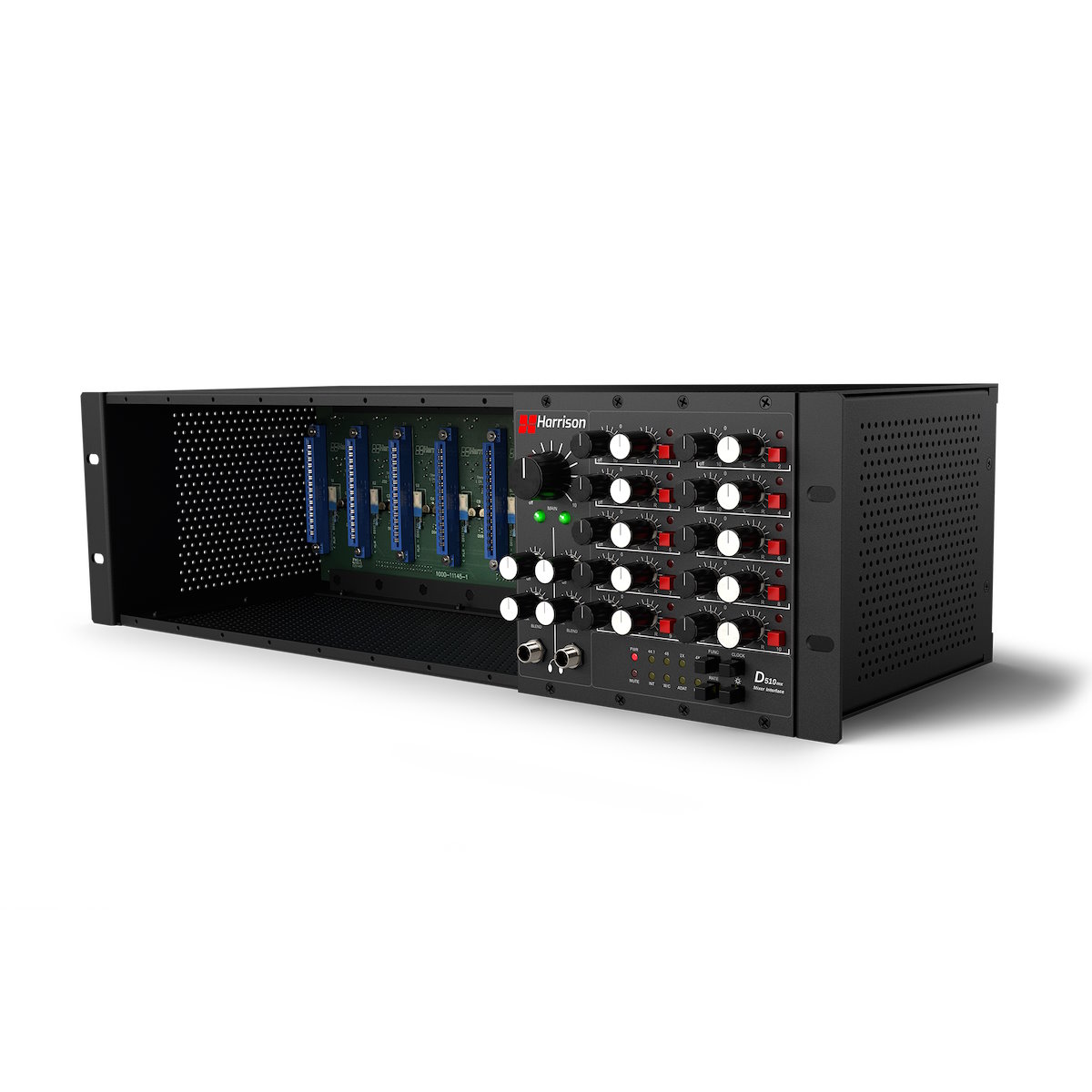

D510mx Αναλογικός Summing Mixer

Δημιουργήστε τον δικό σας custom αναλογικό μίκτη 500 Series

Συνδυάστε το D510r με το προαιρετικό module D510mx για να μετατρέψετε το σύστημά σας σε έναν ισχυρό αναλογικό summing μίκτη 10×2. Το D510mx έχει σχεδιαστεί για να καταλαμβάνει δύο θέσεις στο rack Harrison D510r 500 Series, δίνοντάς σας τη δυνατότητα να δημιουργήσετε stereo mixdowns από οποιαδήποτε από τις οκτώ εναπομείνασες θέσεις του rack, μαζί με τις δύο αναλογικές εισόδους στις θέσεις 9 και 10.

Με έλεγχο επιπέδου και πανόραμας σε κάθε κανάλι, καθώς και δύο ανεξάρτητες εξόδους ακουστικών με λειτουργία blend, το D510mx προσφέρει το φημισμένο “βάρος” και τρισδιάστατο βάθος που χαρακτηρίζει την αναλογική ανάμιξη της Harrison, ενώ ταυτόχρονα αναβαθμίζει σημαντικά τη δυνατότητα monitoring με ακουστικά.

Σε συνδυασμό με την κάρτα ήχου D510dante, οι δύο έξοδοι ακουστικών μπορούν να δημιουργούν monitor mixes είτε από την άμεση αναλογική έξοδο είτε από οποιαδήποτε συσκευή είναι συνδεδεμένη στο Dante δίκτυο.

Με σχεδόν απεριόριστες δυνατότητες διαμόρφωσης, το σύστημα Harrison D510 σε συνδυασμό με το D510mx μπορεί να μετατραπεί σε ένα εξαιρετικά ευέλικτο και φορητό σύστημα 8 καναλιών για ηχογράφηση ή ανάμιξη – όλα μέσα σε μόλις 3U ύψος.

Τεχνικά Χαρακτηριστικά – D510mx

Είσοδοι D510mx:

• Ελάχιστη Ενίσχυση: ≤ -81 dB

  • Θόρυβος (A-weighted @ Min Gain): < -87 dBu

• Ενίσχυση στο 0 dB (Unity):

  • THD+N, 1kHz 10 dBu @ Mid Gain: < 0.003%

  • Θόρυβος (A-weighted): < -87 dBu

• Μέγιστη Ενίσχυση: 11.5 dB

  • THD+N, 1kHz 0 dBu @ Max Gain: < 0.003%

  • Θόρυβος (A-weighted): < -85 dBu

• Μέγιστο Επίπεδο Εισόδου: +24 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0,25 dB

• Pan: -3 dB Pan Law

• Είσοδοι D510dante (όταν έχει εγκατασταθεί η προαιρετική διεπαφή D510dante)

  • Μέγιστο Επίπεδο Εισόδου: +24 dBu

  • Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0,25 dB

  ---

  Κύριες Έξοδοι (Main Outputs):

  • Μέγιστο Επίπεδο Εξόδου: +24 dBu

  • Ελάχιστη Ενίσχυση: ≤ -85 dB

    • Θόρυβος (A-weighted @ Min Gain): < -97 dBu

  • Ενίσχυση στο 0 dB (Unity):

    • THD+N, 1kHz 10 dBu @ Mid Gain: < 0.003%

    • Θόρυβος (A-weighted): < -87 dBu

  • Μέγιστη Ενίσχυση: 9.5 dB

    • THD+N, 1kHz 10 dBu @ Max Gain: < 0.003%

    • Θόρυβος (A-weighted): < -78 dBu

  ---

  Έξοδοι Ακουστικών (Headphone Outputs):

  • Μέγιστο Επίπεδο Εξόδου: +21 dBu

  • Ελάχιστη Ενίσχυση: ≤ -78 dB

    • Θόρυβος (A-weighted @ Min Gain): < -87 dBu

  • Μέγιστη Ενίσχυση: 0 dB

    • THD+N, 1kHz 20 dBu @ Max Gain: < 0.004%

    • Θόρυβος (A-weighted): < -82 dBu

  ---

  Ενδείξεις Σήματος (Signal Metering):

  • 3 ενδείξεις LED τριών χρωμάτων για παρουσία σήματος:

    • Πράσινο: ≥ -14 dBu έως +4 dBu

    • Πορτοκαλί: ≥ +4 dBu έως +18 dBu

    • Κόκκινο: ≥ +18 dBu

  ---

  Συνδέσεις (Connectors):

  • 2x TRS έξοδοι ακουστικών stereo
