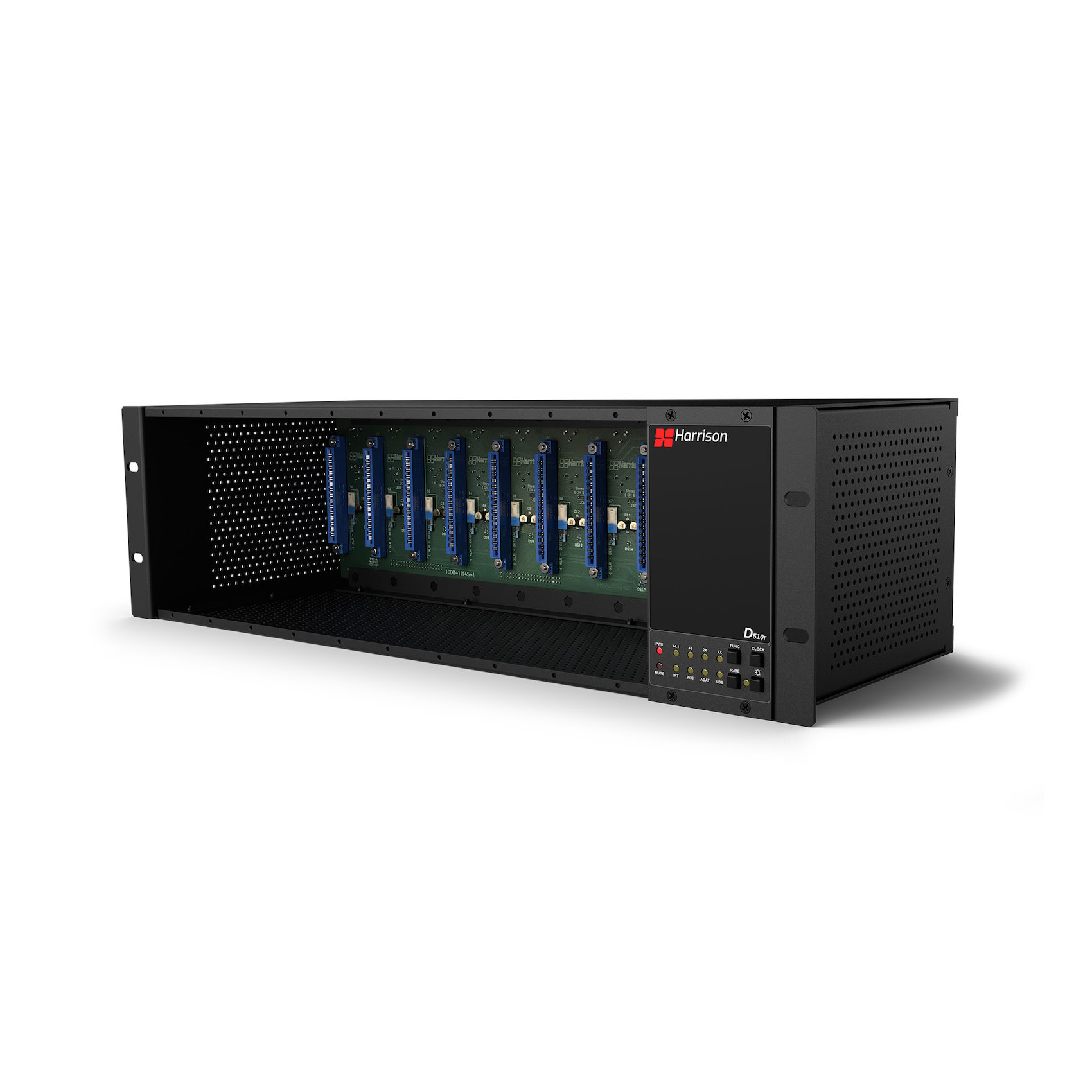

Harrison 500 Series System:

D510dante AoIP Interface

Audio over IP σύνδεση για live ή στούντιο περιβάλλοντα

Βασισμένη σε μετατροπείς A/D και D/A εξαιρετικής απόδοσης με 10 εισόδους και 14 εξόδους, η κάρτα D510dante φέρνει την ισχύ του πρωτοκόλλου Dante AoIP στο σύστημα Harrison 500 Series. Επιτρέπει την εύκολη ενσωμάτωση επεξεργασίας 500 Series στο mix bus, τα subgroups ή τα inserts καναλιών μιας κονσόλας συμβατής με Dante. Σε υβριδικές στούντιο εφαρμογές, προσφέρει την ευελιξία του δικτύου Dante για αποστολή και λήψη ήχου ανάμεσα στις μονάδες σας, χωρίς την ανάγκη για φυσικές συνδέσεις.

Τεχνικά Χαρακτηριστικά D510dante

Γενικά

• 10 Είσοδοι / 14 Έξοδοι

Μετατροπέας A/D (ADC)

• THD+N, 1kHz @ 24 dBu: < 0.0008%

• Θόρυβος (A-weighted): < -95 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0.25 dB

Μετατροπέας D/A (DAC)

• THD+N, 1kHz @ 18 dBu: < 0.006%

• Θόρυβος (A-weighted): < -85 dBu

• Απόκριση Συχνότητας: 20 Hz – 20 kHz ±0.25 dB

• 0 dBFS = +24 dBu για τις εξόδους 1–10

• 0 dBFS = +18 dBu για τις εξόδους 11–14

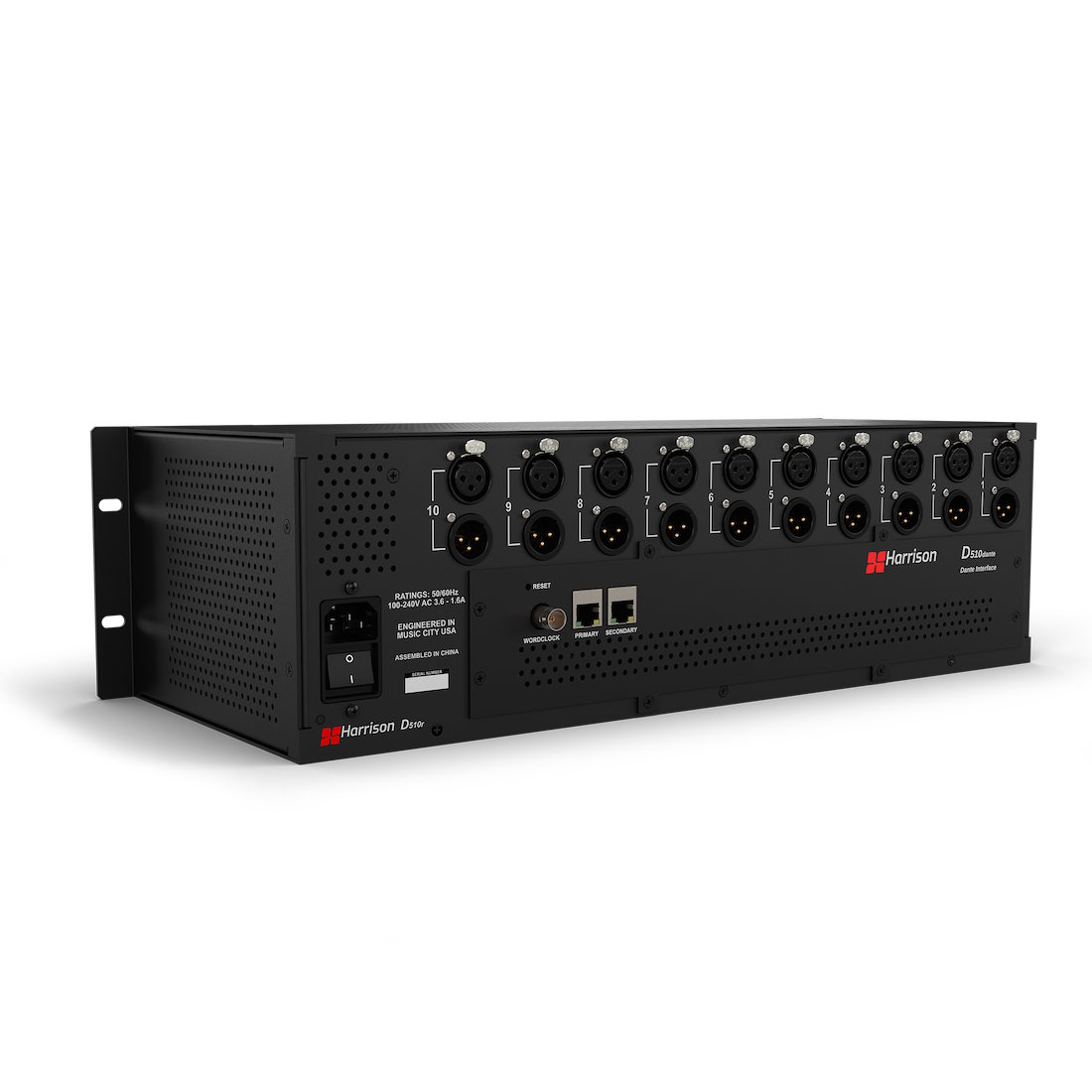

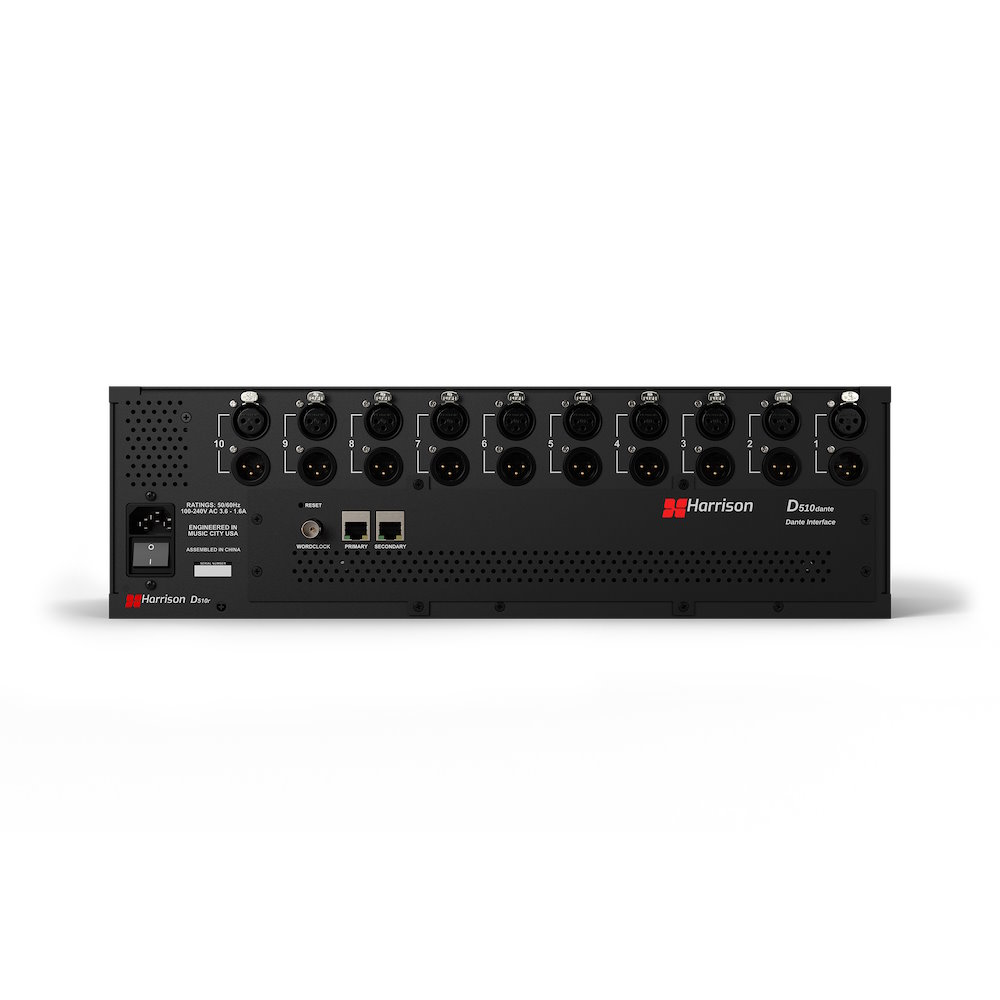

Συνδέσεις

• 2 x RJ45 θύρες δικτύου (Πρωτεύουσα και Δευτερεύουσα)

• BNC TTL Wordclock

Καθυστέρηση (Latency)

• AD + DA ⇔ Dante:

  • 48 kHz & 96 kHz = 43.2 δείγματα

  • 0.9 ms @ 48 kHz, 0.45 ms @ 96 kHz
